Портальный обрабатывающий центр серии DGMA

DMTG
DGMA
Портально-фрезерные станки с числовым программным управлением предназначены для черновой и чистовой обработки крупногабаритных изделий из черных, цветных металлов и легированных сталей.
Предназначены для фрезерования, сверления, развертывания, нарезания резьбы.

Серия: DGMA

Раздел: Фрезерные станки

Категория: Портальные станки

Описание
Характеристики
Комплектация
Доставка и оплата
Сервис и гарантии
Лизинг

Описание

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

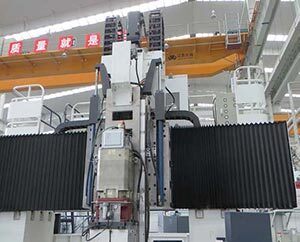

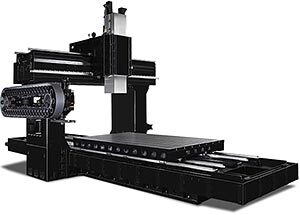

  • Портальная конструкция состоит их двух колонн, на которых зафиксирована горизонтальная балка с направляющими, по которой двигается шпиндель. Такая конструкция станка позволяет обрабатывать крупногабаритные заготовки, обеспечивает дополнительную жесткость, точность и долговечность конструкции.
  • Станина является массивной конструкцией из модифицированного чугуна. Для достижения наилучшей точности поверхностей и жесткости всей конструкции стыкующиеся поверхности основания станины, колонн и портала шабрятся вручную.
  • В системе перемещения осей X и Y применяются линейные направляющие роликового типа HIWIN, которые выдерживают большую нагрузку, имеют высокие динамические характеристики и низкий коэффициент трения (0,003 ~ 0,005) Линейные направляющие и ШВП осей Х и Y защищены от СОЖ, грязи и стружки телескопическими кожухами.
  • На станке используется шпиндельный узел высокой жесткости. Для точной передачи и увеличения крутящего момента используется ZF-редуктор производства Германии. Охлаждение шпинделя происходит с помощью масленого охлаждения и терморегуляции, которая отводит тепло от шпинделя, обеспечивая стабильную температуру внутри станка, и повышает термостабильность, тем самым достигаются высокие показатели по точности обработки.
  • Ось Z — выполнена в виде квадратного ползуна 400×400 мм и с направляющими скольжения.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Многофункциональные портальные обрабатывающие центры применяются в тяжелом машиностроении, станкостроении, авиационной, автомобильной и оборонной промышленности для комплексной обработки крупных, сложных по форме и технологически трудно обрабатываемых деталей из различных материалов и сплавов, имеющих большие габариты и вес.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Станина
Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.
Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.
Высокая жесткость / твердость достигается заполнением узлов станка виброгасящим материалом.


Направляющие
По осям X, Y установлены роликовые направляющие.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2-4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию само смазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

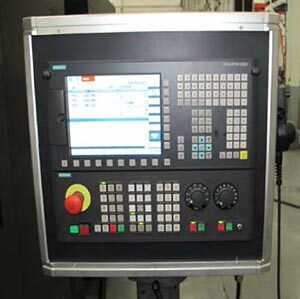

Система ЧПУ
Система ЧПУ SIEMENS – одна из самых надежных систем ЧПУ. Сервис, склад комплектующих и обучающий центр находится в Москве.


Шарико-винтовая пара
По осям X, Y, Z используются ШВП, обеспечивающие высокую точность и стабильность вращения, обладающие высокой эффективностью и надежностью. Скорость перемещения станка достигает 20 м/мин., сокращая время обработки.
Шариковый винт имеет функцию самосмазывания, на него нанесена консистентная смазка, обеспечивающая длительное смазывание.


Инструментальный магазин
Инструментальный магазин цепного типа оборудован сервомотором, вместимость магазина рассчитана на 32 позиции. По требованию клиента возможен выбор магазина на 60, 80, 120, 160 инструментов. Максимальный диаметр инструмента 125 мм, при свободных ячейках – 225 мм. Длина инструмента 300 мм, все 20 кг. Манипулятор инструмента оснащен кулачком/эксцентриком и приводится в движение электромотором. Скорость смены инструмента 5 с.


Шпиндельный узел
Ползун и каретка спроектированы с учетом повышения жесткости и точности. Ползун имеет сечение 400х400 мм с добавлением ребер жесткости. Поперечная балка имеет ступенчатое расположение направляющих и большое сечение, что дает большую способность к сопротивлению на изгиб и кручение.

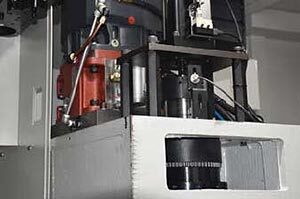

Шпиндель
Используется высокоточный шпиндель. Немецкий 2-х скоростной редуктор ZF позволяет реализовать низкую скорость и большой крутящий момент. Скорость вращения шпинделя 6000 об. / мин., крутящий момент 770 / 960 Нм.
Охлаждение шпинделя с помощью масла и терморегуляции, которая отводит тепло от шпинделя, обеспечивая стабильную и равномерную температуру, тем самым повышается точность обработки.

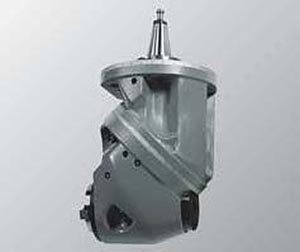

Поворотная фрезерная голова
Применение автоматических фрезерных головок и автоматических сменщиков значительно расширяет функциональные и технологические возможности данного оборудования, а также уменьшает производственный цикл изготовления детали за счет концентрации обработки на одном станке, тем самым повышая его эффективность и снижая срок окупаемости вложенных инвестиций.

Характеристики

Портальный обрабатывающий центр серии DGMA

Комплектация

СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:

  • Система ЧПУ FANUC (Япония)
  • Передача информации через порт RS-232
  • Автоматическое устройство смены инструмента
  • Транспортер для удаления стружки шнекового типа
  • Кабинетная защита зоны резания
  • Жесткое нарезание резьбы метчиком
  • Рабочее освещение и лампа индикации состояния станка
  • Автоматическая система смазки
  • Пистолет для обдува воздухом рабочей зоны
  • Система обдува конуса шпинделя при смене инструмента
  • Система подачи СОЖ в зону резания
  • Электрошкаф с теплообменником
  • Сепаратор СОЖ
  • Инструмент для обслуживания станка
  • Документация на русском языке

ОПЦИИ:

  • Система ЧПУ Siemens 802 D
  • Устройство подачи СОЖ через шпиндель
  • Масленое охлаждение шпинделя
  • Высокоскоростной шпиндель (10000 об./мин. Или 12000 об./мин.)
  • Устройство измерения длины инструмента Renishaw
  • Автоматическое устройство смены инструмента на 24 поз.
  • Устройство измерения детали Renishaw
  • Поворотный стол (4-я ось)
  • Оптические линейки
  • Увеличение мощности шпинделя
  • Подача СОЖ через шпиндель
  • Редуктор
  • Направляющие и ШВП производства ТНК
  • Устройство автоматического отключения станка при открытой двери
  • Режущий инструмент
  • Анкерные болты или виброопоры
