Горизонтальный обрабатывающий центр серии MDH

DMTG
140500,00
руб
Горизонтальные обрабатывающие центра предназначены для фрезерования, сверления и выполнения расточных работ заготовок любых форм и из любых материалов - от чугуна до сплавов цветных металлов, пластмасс и жаропрочных сплавов.

Серия: MDH

Раздел: Фрезерные станки

Категория: Горизонтальные

Описание
Характеристики
Комплектация
Доставка и оплата
Сервис и гарантии
Лизинг

Описание

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Горизонтальные обрабатывающие центры серии MDH производятся совместно со знаменитым производителем обрабатывающих центров — компанией OKK (Япония). Совместное производство было организовано более 10 лет назад. Все технологии и оборудование предоставляли японские специалисты. Ранее центры MDH поставлялись только с разрешения компании ОКК.
  • В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки, жесткости конструкции.
  • Система ЧПУ FANUC 31i — самая распространённая в мире система. Является одной из самых стабильных. Она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.
  • Шарико-винтовые пары применяются только с внутренним охлаждением маслом. Установлены датчики термостабилизации, благодаря чему достигаются высокие показатели точности.
  • На станках применяются японские комплектующие: роликовые направляющие IKO (Япония), гидравлика DAIKIN, шпиндель-мотор ZF (Германия).

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Многоцелевые горизонтально-фрезерные обрабатывающие центры серии MDH предназначены для обработки особо сложных корпусных деталей в автономном режиме работы и в составе гибких производственных систем. Применяются во всех отраслях машиностроения: автомобильной промышленности, энергетическом машиностроении, аэрокосмической отрасли, приборостроения и во многих других отраслях.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Станина
Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.
Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.
Дополнительная жесткость/твердость достигается заполнением узлов станка виброгасящим материалом.


Направляющие
По осям X, Y, Z установлены роликовые направляющие IKO (Япония) усиленной конструкции.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

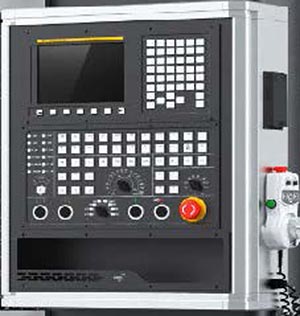

Система ЧПУ
Система ЧПУ FANUC 31i – самая распространённая в мире система и является одной из самых стабильны, она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.


Шарико-винтовая пара
На ШВП по осям X, Y, Z используется новейшая технология внутреннего охлаждения, осуществляется контроль температуры охлаждающего масла, отслеживая самые небольшие колебания температуры. Всё это позволило снизить термическую деформация ШВП во время резки и работы на быстрых скоростях, повысило жёсткость крутящего момента, повысило точность обработки станка, эффективно снизила инерцию рабочего стола при быстром перемещении. Скорость перемещения станка достигает 45м/мин, сокращая время обработки. Шариковый винт имеет функцию самосмазывания, на него нанесена консистентная смазка, обеспечивающая длительное смазывание.


Инструментальный магазин
На данном станке используется независимый высокоскоростной инструментальный магазин с синхронной заменой инструмента. Манипулятор станка во время смены инструмента ослабляет главный шпиндель, вытаскивает инструмент и осуществляет его смену с помощью двунаправленного кулачка/эксцентрика, обладает высокой стабильностью смены инструмента и исключительной долговечностью. Инструментальный магазин рассчитан на 40 инструментов. По требованию клиента возможен выбор магазина на 60, 80, 120, 160 инструментов.


Система смены паллет
На станке используется подъёмная конструкция APC и метод прямого поворота паллет в обе стороны. Весь процесс разворота поворотного стола осуществляется с помощью двух двунаправленных кулачков /эксцентриков, постоянно осуществляющих скоростной поворот (время поворота: 12,5 сек), обладает хорошей стабильностью движения и высокой надёжностью.
Многоканальное подключение APC (8, 10 подключений) увеличивающее функциональность, позволяет использовать станок в автоматической производственной линии.


Шпиндель
Электрошпиндель с макс. скоростью вращения 8000об/мин, Опционально 12000об/мин. Шпиндель станка обеспечивает требования низкоскоростного и одновременно высокоскоростного резания. Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка.
Охлаждение шпинделя осуществляется с помощью жидкости, циркулирующей во внешнем кожухе, а также с помощью контроля температуры масла в режиме реального времени, контролируя самые небольшие колебания температуры. По требованию клиента возможна установка шпинделя с внутренним охлаждением и с приводом через губчатую передачу.

Характеристики

Горизонтальный обрабатывающий центр серии MDH

Комплектация

СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:

  • Система ЧПУ FANUC (Япония)
  • Передача информации через порт RS-232
  • Автоматическое устройство смены инструмента
  • Транспортер для удаления стружки шнекового типа
  • Кабинетная защита зоны резания
  • Жесткое нарезание резьбы метчиком
  • Рабочее освещение и лампа индикации состояния станка
  • Автоматическая система смазки
  • Пистолет для обдува воздухом рабочей зоны
  • Система обдува конуса шпинделя при смене инструмента
  • Система подачи СОЖ в зону резания
  • Электрошкаф с теплообменником
  • Сепаратор СОЖ
  • Инструмент для обслуживания станка
  • Документация на русском языке

ОПЦИИ:

  • Система ЧПУ Siemens 802 D
  • Устройство подачи СОЖ через шпиндель
  • Масленое охлаждение шпинделя
  • Высокоскоростной шпиндель (10000 об./мин. Или 12000 об./мин.)
  • Устройство измерения длины инструмента Renishaw
  • Автоматическое устройство смены инструмента на 24 поз.
  • Устройство измерения детали Renishaw
  • Поворотный стол (4-я ось)
  • Оптические линейки
  • Увеличение мощности шпинделя
  • Подача СОЖ через шпиндель
  • Редуктор
  • Направляющие и ШВП производства ТНК
  • Устройство автоматического отключения станка при открытой двери
  • Режущий инструмент
  • Анкерные болты или виброопоры
